您可點擊網址：http://qr61.cn/sy/owcl7I/sb2R3dk，在搜索框中輸入產品型號的數字部分，查找您需要的說明書。輸入產品型號后，點擊搜索框后面的放大鏡進行搜索。

您可點擊網址：http://qr71.cn/sy/owcl7I/sx7SVm8，在搜索框中輸入產品型號的數字部分，查找您需要的儀表3D圖或尺寸圖。輸入產品型號后，點擊搜索框后面的放大鏡進行搜索。

如未查找到您需要的資料，可輸入“人工”轉人工客服咨詢。

1、通訊協議下載：

各種通訊協議及宇電儀表通訊案例可以在以下網址下載：http://www.211ty.com.cn/Download/11904/List.html。

AI-5xx/AI-8xx系列下載單路儀表通訊協議說明；AI-7xxx系列下載多路儀表通訊協議說明；AI-8xx8系列下載相應的說明書。

2、通訊地址和波特率設置：

通訊地址用Addr參數設置，一個通訊接口最多允許連接80個通道。

通訊波特率用bAud參數設置，設為9600表示9600bps，設為19.20表示19200bps；對于AI-8xx8系列儀表，波特率單位為0.1Kbps，設置9.6對應9600bps，設置19.2對應19200bps。

3、儀表通訊數據格式：

默認1個起始位、8個數據位、無效驗、1個或2個停止位。V9.X版本儀表可選擇偶效驗格式。

4、儀表通訊方式設置：

4.1 AI單路儀表和AI-7xxx系列多路儀表通訊相關參數為：通訊地址Addr、通訊波特率bAud、通訊模式AFC。通訊模式AFC=0時為MODBUS-RTU協議，AFC=1時為AIBUS協議。如果內部無AFC參數，通過AF參數選擇通訊協議類型，AF.H=0時為AIBUS協議，AF.H=1時為MODBUS協議。V9.X 以上版本 MODBUS 協議讀指令一次最多可讀 20個字的數據。

4.2 AI-8xx8系列多路模塊為MODBUS通訊協議，通訊相關參數為：通訊地址Addr、通訊波特率bAud。

1、儀表面板說明：

儀表PV窗口為測量值，SV窗口為設定值，MV窗口為輸出百分比。

圓弧鍵用于進入?yún)?shù)設置狀態，確認參數修改等；左鍵（A/M)用于數據移位（兼定點控制操作）；向下鍵（RUN)用于數據減少（兼運行/暫停操作）；向上鍵（STOP)用于數據增加（兼停止操作）。

指示燈用于顯示對應點位的輸出狀態。

2、如何修改給定值：

定值控制時在儀表正常運行狀態下，短按向左鍵進入SV值設定界面，向左、向上、向下三個鍵搭配，完成SV值的設置。在實際操作中，如無法修改給定值，需要將當前LOC值設置為0。對于程序型儀表設置給定值時，需先進入?yún)?shù)設置菜單將Pno參數的數值設置為所需要的程序段數量，然后在正常顯示界面點按向左鍵進入程序編輯界面按要求設置各程序端值和時間。

3、如何進入及修改內部參數：

儀表的設置分為現場參數和完整參數兩部分，按圓弧鍵兩秒進入設置菜單，如果只顯示少量的幾個設置參數，就返回到測量界面，說明沒有進入完整參數表。重新進入設置菜單，按圓弧鍵找到LOC參數。如果設置菜單內沒有LOC參數，可以長按向左鍵調出，輸入密碼（出廠默認808），就可以進入完整參數表。進入完整參數表后找到需要修改的參數并按向上下鍵修改，修改后按圓弧鍵一次跳到下一個參數就保存了。25秒無任何操作，將放棄當前參數修改自動返回正常顯示狀態。同時按向左鍵和圓弧鍵可保存修改返回正常顯示狀態。

4、恢復出廠設置：

V9.2以上版本的單路儀表可以設置LDAL=995.8，BAUD=995，CTRL=APID來恢復出廠參數。多路儀表目前無一鍵恢復出廠設置功能。

1、儀表輸入信號選擇：

1.1 AI單路儀表熱電偶（需選擇對應的補償導線）、熱電阻、毫伏直流電壓信號可直接接入儀表；0-1VDC~10VDC信號在D以上尺寸或D71導軌型儀表可以直接輸入，D61等48*48尺寸需定制輸入；4-20mA電流信號可安裝I44模塊（E以上尺寸）或并電阻轉為電壓信號輸入。

1.2 多路儀表輸入信號需選擇相應的模塊，如J1熱電偶、J2二線熱電阻、J3直流電壓、J4直流電流、J7熱電偶熱電阻通用輸入模塊等。

2、多路D71等導軌儀表Pt100接線方式：

多路儀表D71尺寸輸入為J7模塊時，設置AF=0時為二線Pt100接法輸入，設置AF.B=1時(AF=2）為2N+1 Pt100接法輸入，設置AF.B=1和AF.C=1時(AF=6）為三線Pt100接法輸入。2N+1 Pt100接法時，第一通道為三線制接法，其它通道為二線制接法，要求所有導線盡量一樣長。

3、顯示不準處理辦法：

誤差較小可以用SCB參數修正，長按圓圈鍵進入菜單界面找到LOC設為808，再單擊圓圈鍵就可以找到SCB。如果誤差較大就需要檢查輸入信號是否正常。除SCB修正測量值的方法，部分高端儀表還具有測量值多點修正功能。

4、PV測量值波動大：

要檢查傳感器輸入是否采用屏蔽線，只有短距離且現場沒有干擾小的環境才能使用無屏蔽線作為輸入；檢查傳感器是否正常工作；有些熱電偶內部絕緣做不好，導致熱電偶負極與外殼相碰，除非是對感溫速度要求非?？斓穆┒藷犭娕际褂脠龊贤?，建議不要使用這類熱電偶負極與外殼相碰的產品，這類熱電偶無法用于負極共用的多路測量，并且如果電爐保溫材料在高溫下漏電不僅會導致測量值波動還會影響系統安全。如果對于測量速度要求不高，必要時還可以設置儀表的濾波參數來適當降低數據波動。

儀表輸出信號設置出廠時已經按內部安裝的模塊類型設置好，一般不需要改動?？刂颇Ｊ接?/span>PID控制和位式控制（ONOFF)兩種，通過Ctrl參數設置。

1、如何判定儀表有無輸出：

首先看儀表面板OP1指示燈有沒有亮，如果不亮需要確定儀表是否運行，再檢查儀表參數是否設置正確；如果亮說明儀表輸出狀態正常，可以用萬用表檢測儀表輸出端子信號是否正常，輸出信號正常但后端執行器不工作就需要沿著輸出線路排查其他設備或線路故障，無輸出信號可以判斷為儀表輸出模塊異常。

2、測量值PV超過設定值SV還有輸出：

2.1 如果PV持續大于SV且不回落，則可能是PID或MPT控制參數設置不當，需要自整定或重新設置。

2.2 除以上原因外，把反作用設置為正作用（系統功能CF參數或ACT參數）設置錯誤，輸出下限OPL參數設置不為0也會導致PV大于SV時仍有輸出。3、儀表的控制算法是包含比例、積分和微分（即PID運算）作用的，當PV大于SV時，只代表比例作用部分關閉輸出，但是微分作用和積分作用不單純看PV是否大于SV，微分主要看當前變化趨勢，而積分是過去歷史的累積，因此即使加熱控制PV大于SV也可能存在輸出，因為系統認為只有這樣才能避免PV下降過度。

3、儀表無輸出信號怎么處理：

檢查儀表輸出接線是否正確、控制方式、輸出方式、輸出上下限、正反作用；ＳＶ／程序段值是否設置正確，程序表是否有運行程序；儀表輸出模塊是否有裝對；儀表是否有設置報警外部停機功能。

4、儀表控制不穩定：

新表在新系統使用前必須自整定一次，儀表還有自適應自學習功能，整定結束后需讓儀表工作數十分鐘至數小時方可進入最佳工作狀態；整定后若控制有偏差，一般是自整定條件不符，可參看說明書上描述修改自整定條件，特殊環境下也可能需要人為修改PID或MPT參數；對于相同的系統（比如，同型號的電爐）其特性一般差距不大，可以直接輸入已知的正確PID或MPT參數，無需重復自整定。

5、儀表輸出燈或閃動報警符號但無報警信號輸出：

檢查輸出模塊、報警參數設置值和AOP參數是否正確；是否有安裝報警模塊。

6、繼電器輸出動作太頻繁：

可加大輸出周期參數CTI，一般繼電器可設置在15~60秒之間，能兼顧繼電器壽命和控制效果，但建議客戶使用可控硅或固態繼電器進行控制。

1、如何啟動自整定：

對于單路儀表：控制方式Ctrl采用APID或nPID模式時，在測量值PV為溫室情況下把設定值SV設置成常用溫度的60%左右，按住向左鍵兩秒調出At參數，把參數值從OFF改成on，并點按圓弧鍵確認開啟自整定。自整定啟動后儀表將閃動顯示“At”字樣，等自整定At符號自動停止閃爍后，將SV值改回常用溫度，就可以正常工作。對于多路儀表：把相應通道的At設置為1啟動自整定，如啟動第二通道，則設置At2=1，整定完成后自動變?yōu)?。

2、單路儀表面板按鍵無法啟動自整定：

先確認控制方式是否為APID或nPID模塊，若按向左鍵兩秒無法進入At參數，則需進入完整參數表，將At參數從FOFF修on或OFF，并將當前LOC值設置為0。即可通過向左鍵快捷設置At參數。

3、如何中止自整定：

對于單路儀表按住向左鍵兩秒調出At參數，把參數值從on改成OFF，按圓弧鍵確認。如為了防止誤操作啟動自整定，可按住向左鍵兩秒調出At參數，把數值從OFF改成FOFF，按圓弧鍵確認。對于多路儀表，把對應通道的At參數改為0，這樣就可以終止自整定。

設置 OPL 參數為-1~-110%且控制方式 Ctrl = APId/nPId 時，儀表變?yōu)殡p向輸出系統，具備主輸出 OUTP 和輔助輸出AUX 兩個相反的 PID 控制輸出，其中主輸出OUTP使用 P、I、d、ctl 控制參數，輔助輸出AUX使用 P2、I2、d2、ctl2 控制參數。

儀表上電運行模式指設備通電后或者因意外停電再重新上電后，儀表設置PONP可以選擇上電后停下、繼續運行等模式。上電免除報警設置是為避免剛上電出現不必要的報警，加熱模式時設置Act=rEbA為上電免除下限報警；制冷模式時設Act=drbA為上電免除上限報警。

設置輸出上限OPH和有效范圍OEF實現功率限制。如設置OPH=50，OEF=300.0，表示測量值300.0以下時最高功率為50%，測量值大于300.0時功率不限制（最高為100%）。

通過OPt參數選擇，分為無閥位反饋和有閥位反饋兩種模式。無閥位反饋時，設置OPt=nFEd，strt=閥門行程時間；有閥位反饋時，閥位信號從儀表5V輸入口接入（反饋電位器需加5V電源轉為0-5V信號），設置OPt=FEd，且需要做閥位自整定，整定后閥位上下限會保持在SPSL、SPSH參數。

AI儀表程序段模式分為斜率模式和平臺模式，默認為斜率模式。斜率模式情況下需要測量值準備功能時設置PAF.H=1;平臺模式時固定需要開啟測量值準備功能設置PAF.A=1、PAF.B=1。測量值準備功能需要和偏差下限報警配合才能生效，一般情況設置LdAL=-3.0,AHYS=2.0。

1、AI單路控制儀表變送：

設置ctrl=POP(測量值變送）或ctrl=SOP(給定值變送），默認變送量程用SCL、SCH定義，也可設置AF2=8用SPSL、SPSH定義（注意閥位控制時不能設置）。

2、AI-500/501/700/701變送設置：

設置ctrl=POP(測量值變送）或ctrl=SOP(給定值變送），V9.X版本默認變送量程用SPSL、SPSH定義。3、AI-7XXM多路巡檢表變送設置：在OUTP（M3）位置安裝輸出模塊時，設置OPn定義變送通道。在COMM位置安裝輸出模塊時，固定變送通道2測量值，需設置Addr=0或40、bAud=200。變送量程用SCLX和SCHX定義，X表示對應通道號。

在 MIO 插座或COMM 插座安裝 I2/I5 模塊（需設置 bAud=1）上安裝 I2、I5 模塊，則可在外部連接開關，通過開關通斷來執行控制功能，實現運行停止切換、雙給定值切換、手/自動切換等功能。

程序時間設置為負數時代表跳轉+事件輸出功能，整定部分代表跳轉的段號，小數部分代表事件輸出。事件輸出可用來做為程序運行后報警動作或程序段結束報警等功能，具體說明如下(通過參數PAF.E=1可把事件輸出定義到AU1 AU2輸出)：

-XXX.1，AL1動作，AL2解除；

-XXX.2，AL1解除，AL2動作；

-XXX.3，AL1和AL2均動作；

-XXX.4，AL1和AL2都解除。

設置AF2.A=1或AF2.A=1、AF2.B=1時可通過外部模擬量信號來改變儀表的給定值，可實現比例調節、串級調節、手操器等功能。外給定信號固定為0-5/1-5V 電壓信號。外給定功能有效時，內給定值不起作用，當外給定信號斷開時自動切換內給定。注意：使用外給定功能時測量信號不能為0-1V及以上電壓信號，也不能使用閥位反饋輸入功能。

分為AXX和dXX兩組參數，AXX用來定義溫度分段值，dXX用定義功率分段值（d00-d59單位為：100%×（1/2000））。設置如下：

儀表Loc=0的狀態下改為3698，按菜單鍵確認，進入以下參數:

A00=1；（固定值）

A01=1050；（固定值）

A02=儀表限制輸出的起始溫度；

A03=儀表限制輸出的溫度量程，即最高溫度-最低溫度；

A04=表示非線性數據溫度分段的段長，即A03/N(N：段數)；

d00=表示溫度低于A02起始溫度時的最大輸出功率；

d01=溫度低于（A02+1×A04）的最大輸出功率；

d02=溫度低于（A02+2×A04）的最大輸出功率；

d0N=溫度低于（A02+N×A04）的最大輸出功率；

一般最好在d0N后面加一段功率限制，d0（N+1）=d0N。

對于具備手/自動控制功能的單路儀表且A-M參數為MAN或Auto模式時，在正常顯示狀態下，按圓弧鍵切換到手/自動界面。SV屏第一位顯示A表示當前是自動輸出，按向左鍵可以在自動和手動狀態切換。SV屏第一位顯示M是表示當前為手動輸出，MAN指示燈亮，此時可通過向下、向上鍵調節輸出百分比，再次短按圓弧鍵可退出手/自動界面。對于具備手/自動控制功能的多路儀表，設置At參數為3（AI-8xx8)或20(AI-7xxx)切換為手動輸出，通過修改對應通道OP參數改變手動輸出百分比。

如果儀表顯示非數字代碼，可以參照圖片顯示的代碼含義及應對方法：

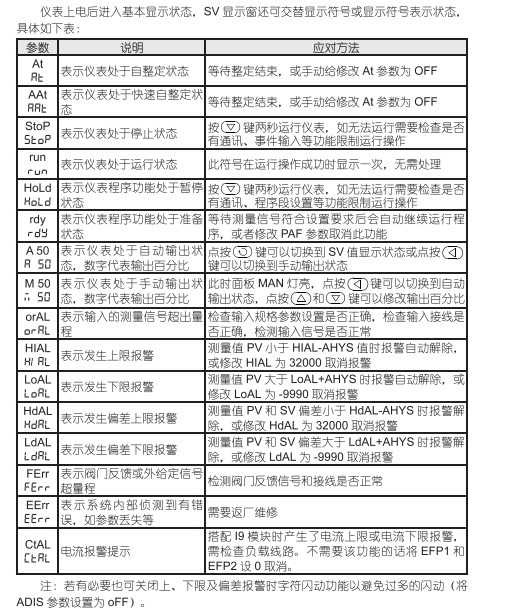

1、單路儀表：

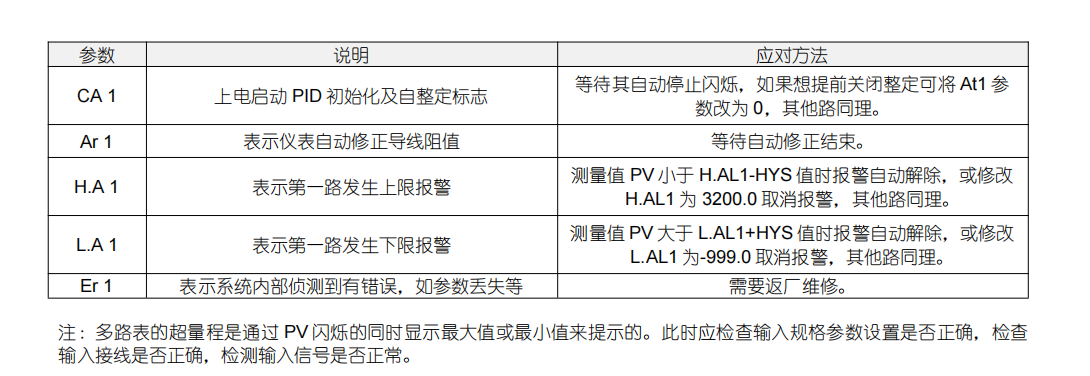

2、多路儀表：

1、AIJK30：需要檢查輸入11+  10-端4-20mA信號是否正常；供電7接L，8接N；三組觸發端子按接線圖的順序接入，觸發器G1接可控硅的G1,觸發器GL接可控硅的G2（兩個單硅反并聯）或陽極相線進線端（雙向硅）,負載必須為星型接法且星點接零線。

2、AIJK33：需要檢查輸入11+  10-端4-20mA信號是否正常；供電7接L，8接N；三組觸發端子按接線圖的順序接入，觸發器G接可控硅的G1，觸發器的GL接可控硅的G2（兩個單硅反并聯）或陽極相線進線端（雙向硅或單硅二極管反并聯）。負載為三角形或星型不接零接法。

3、AIJK10：需要檢查輸入11+  10-端4-20mA信號是否正常；供電7接L，8接N；下方端子觸發二的G和GL分別接可控硅的G1和G2。

組態王選擇宇光——AI系列儀表——串口的驅動，在編輯數據詞典時，寄存器名有類，V類及R類，V類寄存器只讀其中：V1為測量值，V2為給定值，V3為輸出值MV，V4為報警狀態；R類寄存器的定義是，按AIBUS通訊協議的表格中參數代號來的，在各16進制代號前加字母R就是各參數。
MCGS中選擇宇光智能儀表的驅動；寄存器的含義同組態王。

儀表在AIBUS通訊時返回的數據中包含有報警狀態，為返回數據中的第6個字節，其含義如下表：

需要其他添加其他儀表型號時，可以安裝路逕下的YDOPC文件夾（一般默認在C:\Programfiles\YDOPC）下增加配置文件，需要的哪些參數可以參照宇電AIBUS通訊協議中的參數代號表自行增減；不需要的參數盡量不要讀取。

目前宇電儀表V8.X版本以上的表都支持MODBUS協議，但有部分V7.X版本型號（如AI-708H等）可以選擇安裝S6模塊轉為MODBUS協議。
